蜡马达热动执行器在壁挂式新风机中的应用在壁挂式分散式全热交换新风机和显热交换新风机中，风门执行机构主要包括自动百叶、旁通挡板以及风路切换挡板等部件，是新风系统气密性控制的重要组成部分。虽然这些部件体积不大，但会直接影响整机气密性、待机漏风、冷风倒灌、热回收效率、旁通换气功能、噪声表现和长期运行可靠性。 因此，在新风机设计中，执行机构的选型和结构设计是影响整机性能的重要因素之一。 近年来，随着住宅新风系统向低噪音、高可靠性和轻薄化方向发展，部分高端壁挂式与分散式新风产品开始在自动百叶、旁通挡板等低频执行机构中采用蜡马达热动执行器方案。 壁挂式新风机为什么对执行机构要求更高？ 与传统大型暖通设备相比，壁挂式新风机在运行工况和结构设计上存在明显差异。 其典型特点包括：
因此，壁挂式新风机的风门执行机构通常不需要高速、高频或高精度调节，而更关注：
在长期低频运行工况下，如果执行机构的齿轮、连杆或限位结构设计不合理，可能会出现：
在低温环境下，这些问题还可能进一步影响整机气密性和热回收效率。 蜡马达热动执行器是什么？ 蜡马达又称热动执行器，是一种利用蜡体热膨胀特性产生推力的线性驱动机构。该技术已广泛应用于家电、暖通及工业领域，具有高稳定性和可靠性。其工作原理是当蜡马达通电时，内部PTC快速发热，使感温蜡熔化并膨胀，推动顶杆向外输出强大的推力。断电后，感温蜡冷却收缩，在复位弹簧的帮助下，顶杆自动回位，从而驱动挡板、百叶或风门完成开闭动作。 与传统电机驱动机构相比，蜡马达具有以下特点：

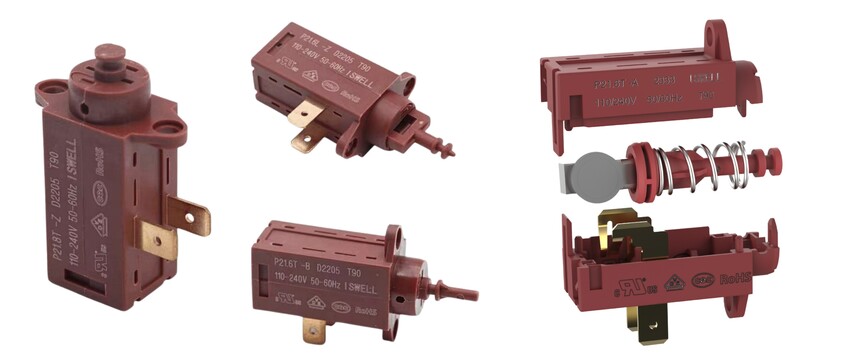

图1｜蜡马达热动执行器结构示意图（包含塑料绝缘外壳、密封蜡腔、PTC加热元件、复位弹簧、导电插片及推杆组件） 对于壁挂式新风机而言，百叶和挡板通常只在开机、关机或模式切换时动作，每天动作次数有限，因此并不需要高速动态控制。蜡马达的工作特性与这种低频控制场景具有较好的匹配性。 蜡马达与微电机执行机构有什么区别？ 在自动百叶、旁通挡板以及风路切换挡板控制中，蜡马达和微电机是两种常见执行方案。 下表展示了两种方案在壁挂式新风机应用中的特点差异。
从壁挂式新风机的实际工况来看，自动百叶和旁通挡板通常属于低频动作机构，因此执行机构选型更关注静音、密封和长期可靠性，而非高速动态调节能力。 蜡马达为什么适合自动百叶和旁通挡板？ 视频1｜蜡马达驱动自动百叶开启与关闭过程演示 视频展示了蜡马达推杆驱动自动百叶完成开启与关闭动作的过程。 从动作特征可以观察到：
对于壁挂式新风机而言，自动百叶和旁通挡板通常属于低频动作机构。 其运行逻辑通常较为简单：
在这种应用场景下，执行机构更关注：
由于蜡马达采用热膨胀线性驱动方式，没有齿轮组和复杂机械传动机构，因此能够减少齿轮磨损、润滑失效以及机械冲击带来的潜在影响。对于住宅、公寓、酒店等静音要求较高的环境，其低噪声特性具有一定优势。 壁挂式新风机为什么需要紧凑型执行机构？ 壁挂式新风机内部通常需要集成热交换芯体、风机系统、过滤系统、控制电路、消音结构、冷凝管理结构和风门控制机构等。由于内部空间有限，执行机构的体积会直接影响整体布局设计。

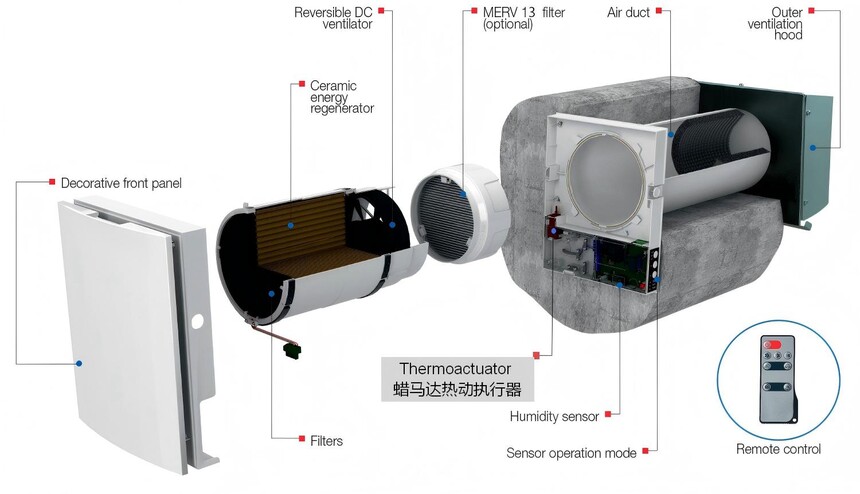

图2｜壁挂式新风机TwinFresh Comfo内部结构示意图 图片来源：Vents公开资料，仅用于说明壁挂式新风机内部结构及空间布局 传统微电机方案除了电机本体外，通常还需要：
在部分超薄机型中，执行机构甚至可能影响风道空间布局。相比之下，蜡马达采用直接线性输出方式，在部分应用场景中更容易实现紧凑化设计，有助于优化内部结构布局。 蜡马达在壁挂式新风机中的典型应用有哪些？ 旁通挡板控制 旁通模式是全热交换新风机和显热交换新风机中常见的功能之一。在春秋季或夜间自然降温场景中，新风系统可开启旁通模式，使空气绕过热交换芯体。 蜡马达可用于驱动旁通挡板，实现：
风路切换挡板 部分分散式新风机采用交替送排风结构，需要周期性切换风路方向。 在此类低频动作场景下，蜡马达能够实现：
有助于提升长期运行稳定性。 自动密封百叶 自动百叶也是新风机防冷风倒灌设计中的重要组成部分，设备停机后，自动百叶需要实现：
蜡马达驱动百叶具有动作平稳、输出稳定等特点，因此在自动密封百叶应用中具有较好的适配性。 蜡马达与微电机并非替代关系 需要说明的是，不同执行机构适用于不同应用工况。 微电机执行机构更适合：
蜡马达热动执行器更适合：
因此，在执行机构选型过程中，需要根据具体工况、控制需求以及产品设计目标进行综合评估。 欧洲住宅新风产品为什么开始采用热动执行器？ 近年来，部分欧洲高端壁挂式与分散式新风产品已在自动百叶、旁通挡板等低频执行机构中采用热动执行器方案。这一趋势与住宅新风系统的发展方向有关。 对于全年运行的新风设备而言，设计重点通常包括：
在壁挂式分散式新风系统中，自动百叶、旁通挡板和风路切换挡板已经成为影响整机性能的重要功能模块。这些部件不仅关系到气密性和热回收效率，也会影响待机漏风、噪声表现以及长期可靠性。 对于低频风门控制场景而言，执行机构通常更关注：
蜡马达热动执行器采用热膨胀线性驱动方式，在自动百叶、旁通挡板和风路切换挡板等应用中具有一定工程优势，因此被高端住宅新风产品采用，并受到越来越多行业研发人员的关注。 相关技术主题 本文涉及的相关技术包括：
|
