蜡马达热动执行器在滚筒洗衣机门锁中的应用在滚筒洗衣机系统中，门锁组件属于关键安全部件，其主要作用是在洗涤及高速脱水过程中确保机门可靠锁止，防止误开门带来的安全风险。随着洗衣机产品对安全性与可靠性要求持续提升，门锁执行机构的选型逐步趋向成熟稳定的解决方案，其中蜡马达热动执行器在洗衣机门锁结构中得到了广泛应用。 本文将从工程应用角度，介绍蜡马达热动执行器在洗衣机门锁中的工作机理与集成方式，并说明其寿命与可靠性验证方式，同时结合市场观察概述其在主流洗衣机品牌中的应用趋势。 蜡马达热动执行器是什么？它如何工作？ 蜡马达热动执行器是一种基于蜡体热膨胀与相变原理的线性驱动装置。其结构紧凑，通常由塑料绝缘外壳、密封蜡腔、PTC加热元件、复位弹簧、导电插片及推杆组件等部件组成。 其工作过程如下：
该执行方式的突出特点在于推杆输出稳定，并具备天然的延迟释放特性，因此非常适合应用于洗衣机门锁等对安全要求极高的场景。
图1｜蜡马达热动执行器结构示意图（包含塑料绝缘外壳、密封蜡腔、PTC加热元件、复位弹簧、导电插片及推杆组件） 为什么洗衣机门锁普遍采用蜡马达方案？洗衣机门锁执行机构的选型，需要同时兼顾安全性、可靠性与用户体验。蜡马达热动执行器在门锁应用中被广泛采用，核心原因在于其具备天然的安全延迟特性。 断电不瞬间解锁，提升安全等级 蜡马达属于热驱动执行器，断电后蜡体冷却收缩需要一定时间，因此门锁不会立即释放。该“热惯性延迟”机制能够有效避免脱水刚停止时滚筒仍处于惯性旋转状态导致的误开门风险，从而显著提升洗衣机运行过程中的安全性。 这种延迟释放特性能够为整机提供额外的安全缓冲时间，有助于提升高速脱水阶段的防误开门能力。 为什么洗衣机门锁不普遍采用电磁式执行机构？在家电门锁应用中，电磁吸合式方案同样是一种成熟的执行方式。但在洗衣机高速脱水场景下，门锁系统的核心需求是确保断电或异常工况下仍能保持安全锁止。 电磁门锁通常依靠“通电吸合、断电释放”的工作原理，若在脱水阶段发生断电，锁止力可能快速下降，从而带来潜在安全风险。因此，电磁方案往往需要额外的机械保持或延时机构来实现安全锁止逻辑，导致结构复杂度与设计成本相应提高。 相比之下，蜡马达热动执行器具备热惯性特征，断电后不会立即回位，可形成天然的延迟释放机制，更符合洗衣机门锁对安全冗余的设计需求。 为什么洗衣机门锁不普遍采用电机式执行机构？在洗衣机门锁应用中，电机式执行机构同样是一种可行方案，部分机型也会采用电机配合齿轮减速机构实现锁止与解锁控制。但从行业整体应用情况来看，电机式门锁方案并未成为主流配置，主要原因在于其系统复杂度与长期可靠性控制成本更高。 电机式门锁通常需要配置微型电机、齿轮箱或蜗杆减速机构，并配合拨叉、凸轮等传动结构实现锁止动作。同时，为确保锁止状态可控，还需增加限位检测或位置反馈装置，并在控制板侧配置相应的驱动电路与防堵转保护逻辑。这使得其零部件数量、装配工序及失效风险点明显增加。 此外，洗衣机门锁区域长期处于高湿、冷热循环及洗涤剂挥发环境中，齿轮传动结构可能面临磨损、润滑失效或卡滞风险，对整机寿命周期内的稳定运行提出更高要求。 蜡马达 vs 电磁 vs 电机：洗衣机门锁执行方案对比
综合安全冗余与量产成熟度，蜡马达仍是滚筒洗衣机门锁应用中更普遍的执行方案之一。 蜡马达在洗衣机门锁中的集成方式 在洗衣机门锁模块中，蜡马达热动执行器通常集成于门锁壳体内部，通过推杆输出驱动锁止机构实现机械闭锁，并与检测触点联动完成锁止状态确认。该方案结构成熟，适合整机平台标准化导入与规模化应用。

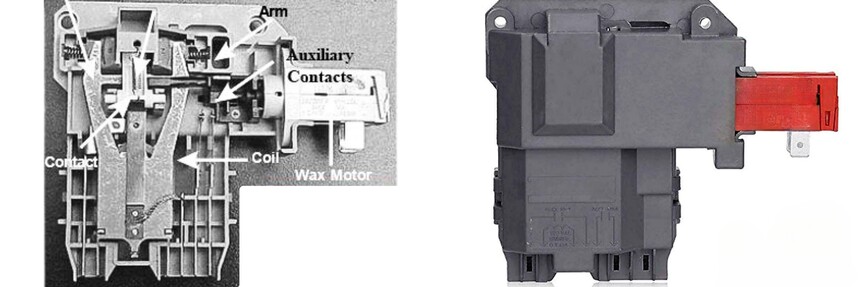

图2｜洗衣机门锁模块结构示意图（仅用于结构原理说明） 寿命与可靠性验证：门锁蜡马达如何评估耐久表现？洗衣机门锁属于安全关键部件，蜡马达热动执行器在导入整机平台前需要通过寿命与可靠性验证，以确保其在长期运行条件下具备稳定一致的输出能力。相关测试通常依据整机厂导入规范及可靠性验证流程执行，行业中常见的验证方向主要包括： 循环寿命测试通过“通电锁止→断电复位”的连续循环动作测试，评估推杆位移一致性、动作稳定性及结构衰减情况。滚筒洗衣机门锁蜡马达通常要求具备较高的循环寿命，以满足整机使用周期内的可靠运行需求。 带负载耐久测试由于门锁机构在实际工作中存在摩擦阻力与装配偏差，寿命验证往往需要在一定负载条件下进行，以模拟真实门锁运行工况，验证蜡马达在长期阻力变化环境下的锁止可靠性与输出稳定性。 环境适应性验证洗衣机使用环境存在高湿、冷热循环及电压波动等特点，因此蜡马达门锁通常还需进行高温老化、低温动作、高湿耐受等环境测试，以确保其在不同地区与不同使用条件下保持稳定工作。 行业应用趋势：蜡马达门锁方案的市场应用情况 从行业公开资料及市场观察，蜡马达门锁方案在滚筒洗衣机平台中属于成熟且普遍的执行方式。该方案在多个国际品牌机型中均有应用，例如：
需要说明的是，不同品牌及不同产品平台的门锁驱动方案可能存在差异（蜡马达、电磁式或电机式方案均有应用）。总体而言，蜡马达因具备安全延迟释放特性，在洗衣机门锁领域仍保持广泛应用。

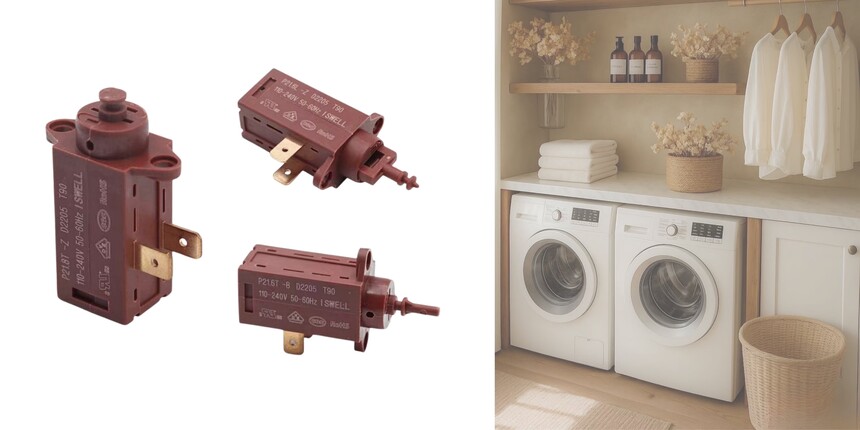

图3｜蜡马达热动执行器在洗衣机门锁中的应用 蜡马达门锁是一种成熟可靠的安全型锁止方案 蜡马达热动执行器在洗衣机门锁结构中的应用，是行业长期验证后的成熟锁止方案。其核心价值在于热驱动特性所带来的延迟释放机制，可有效提升洗衣机脱水阶段的安全冗余与运行可靠性。 随着洗衣机行业对安全标准与可靠性要求不断提高，蜡马达热动执行器仍将是洗衣机门锁结构中具有长期竞争力的主流执行方案之一。 相关技术主题 执行器与门锁技术
