自动洗碗机自20世纪90年代进入家庭应用以来，已成为现代厨房电器的重要组成部分。在主流OEM平台中，洗碗机性能评估不仅包括清洗能力，还包括能效表现与烘干性能。

其中，干燥系统是影响用户体验与整机能耗的重要模块之一。其核心目标是在保证卫生条件的前提下，提高水分去除效率并降低能耗。

当前主流洗碗机干燥技术主要分为两类架构：

1. 冷凝烘干 + 自动开门系统

该方案基于热交换冷凝原理与自然对流空气交换机制，通过结构设计与控制策略实现低能耗干燥。

1.1 系统工作原理

• 洗涤程序结束后，洗碗机内胆仍处于较高温度状态（典型热洗程序约80°C左右）

• 整个腔体处于高湿热环境，此时若仅依靠自然冷凝，干燥效率有限

• 因此部分OEM平台通过结构优化提升冷凝效率，例如采用增强热交换设计的侧壁结构

• 在洗涤结束阶段，通过引入冷却介质（如侧壁水循环或储水结构设计），降低局部内壁温度

• 内胆与侧壁之间形成更明显的温差，从而加速水蒸气冷凝为水滴并排出

该过程属于典型的被动冷凝干燥系统。

图片1｜洗碗机侧壁水箱图换热原理 （仅用于热交换冷凝原理说明）

1.2 自动开门执行逻辑（蜡马达应用）

在部分中高端洗碗机平台中，会在冷凝干燥基础上增加自动开门功能，以提升空气交换效率：

• 控制系统根据洗涤程序结束状态与温度传感器信号进入干燥阶段

• 当腔体温度下降至设定控制窗口（通常由OEM策略定义）

• 控制系统输出信号驱动蜡马达热动执行器

• 蜡马达通过电加热使内部蜡介质膨胀，产生线性位移

• 位移通过机械连杆驱动门锁机构，实现门体微开

• 腔体内部湿空气通过自然对流排出，加速干燥过程

1.3 系统特点

• 利用自然对流，无需额外持续加热能耗

• 提升冷凝干燥效率

• 自动开门改善湿气释放路径

• 结构相对简单，适用于节能型与中高端平台

2. 涡流烘干系统

该方案通过风机系统与气流路径控制，实现腔体内部空气强制循环，从而加速水分蒸发与排出。

2.1 系统工作原理

• 洗涤程序结束后，风机系统启动

• 控制系统驱动排风风门或旁通风阀开启

• 内胆内部形成定向气流循环

• 湿热空气被持续排出

• 外部干燥空气通过进气路径补充进入腔体

• 形成稳定空气交换路径，加速水分蒸发与带走

2.2 蜡马达在系统中的作用

• 驱动排风风门开启/关闭

• 控制旁通风阀切换

• 与风机系统联动实现不同干燥模式

• 满足低频、高可靠性动作需求（典型洗涤周期触发）

• 在断电状态下可实现机械复位，确保安全状态

2.3 系统特点

• 干燥速度更快，适用于快速程序与高端机型

• 改善塑料餐具及复杂结构水分残留问题

• 可结合传感器控制策略实现能耗优化

• 适用于带风机循环的中高端洗碗机平台

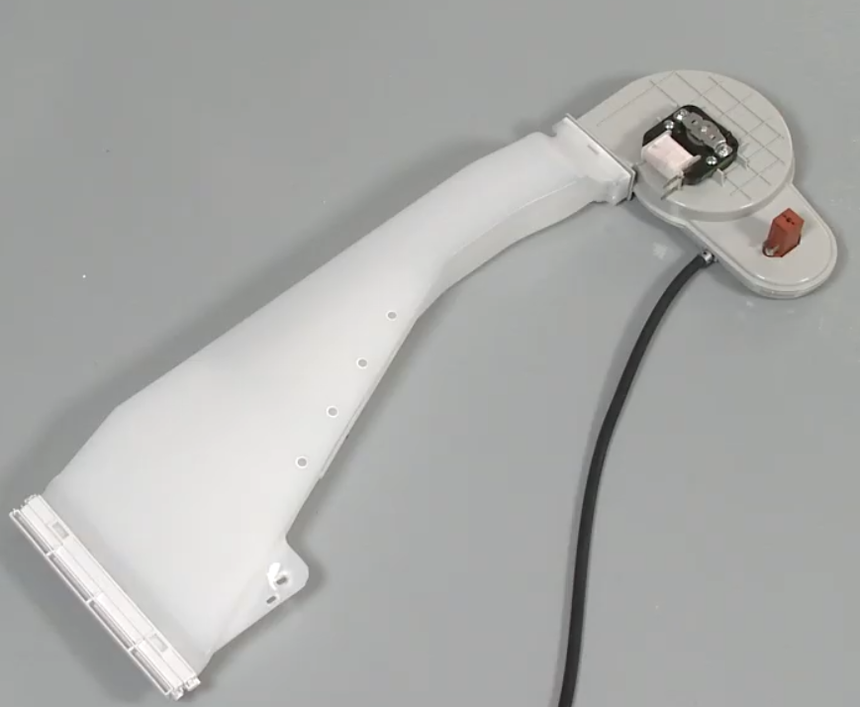

图片2｜洗碗机的涡流烘干装置机构 （仅用于结构说明）

图片3｜洗碗机的涡流烘干装置机构（仅用于结构说明）

蜡马达在洗碗机系统中的工程价值

蜡马达热动执行器在洗碗机中主要用于低频机械动作执行模块，其工程特性包括：

• 通过蜡介质相变实现线性位移输出

• 无齿轮结构，机械路径简单，可靠性高

• 适用于周期性触发场景（洗涤剂分配/ 洗涤结束 / 干燥阶段）

• 可用于门体执行机构、风门控制与气流切换结构

• 结构紧凑，适合嵌入有限空间设计

现代洗碗机干燥系统已从单一功能模块，演变为由热管理、空气动力学与结构设计协同优化的综合系统。

冷凝烘干结合自动开门（ADO），以及强制风干系统（Turbo Drying），已成为当前主流技术路径之一。

在上述系统中，蜡马达热动执行器作为关键执行部件，在门体开启与风门控制中提供稳定、安静且高可靠性的机械驱动能力，适用于以能效优化与长期可靠性为核心目标的OEM洗碗机平台。

常见应用与技术关注点

围绕洗碗机烘干系统应用，研发工程师在产品开发过程中通常会关注以下技术方向：

执行器与门控机构
蜡马达热动执行器
洗碗机自动开门器
自动开门机构（ADO）
门锁执行机构
门体微开控制

烘干系统与气流控制
洗碗机烘干系统
冷凝烘干
自动开门烘干
涡流烘干
强制风干系统
排气风门控制
气流通道切换
旁通风道控制
湿热空气排出

热管理与能效优化
洗碗机热管理
内胆冷凝换热
余热利用烘干
低能耗烘干技术
洗碗机节能设计

系统可靠性与结构设计
安静执行机构
紧凑型执行器设计
长期循环寿命
OEM平台集成设计

在洗碗机烘干系统中，蜡马达热动执行器通常用于自动开门机构、门锁释放、排气风门、旁通风道及气流通道切换等低频机械执行场景。相关技术还涉及冷凝烘干、自动开门烘干、涡流烘干、热管理、气流控制、能效优化以及整机可靠性设计等应用方向。
