分流阀（Diverter Valve）

洗衣机分流阀（Diverter Valve）

洗衣机分流阀（Diverter Valve）是一种用于控制水流方向的洗衣机水路控制部件，主要用于实现不同洗涤阶段之间的水路切换与流向控制。该产品也称为洗衣机循环排水切换阀、洗衣机三通阀或洗衣机换向阀。在洗衣机运行过程中，分流阀可根据控制信号切换水流路径，使水流在不同工况之间自动分配，例如：进入循环系统进行再利用（循环洗涤）或直接导向排水管排出（排水阶段），从而实现洗涤、漂洗与排水等不同洗衣阶段之间的自动切换控制。

洗衣机三通分流阀广泛应用于滚筒洗衣机、波轮洗衣机以及具备多水路控制需求的洗衣机系统中。其核心功能是在洗涤与排水阶段之间，对水流路径进行精准切换与控制，是洗衣机水路系统中的关键执行执行部件。

工作原理

洗衣机分流阀通常由蜡马达执行器（Wax Motor Actuator）驱动，并结合阀体内部的三通流道结构及密封机构，实现水路的切换与控制。

其工作过程如下：

1. 蜡马达驱动原理

分流阀以蜡马达热执行器作为核心驱动单元。当洗衣机进入不同洗涤程序时，主控系统向分流阀发送控制信号，蜡马达受热工作，内部蜡体发生热膨胀，从而推动输出顶杆产生线性位移。该线性位移进一步驱动阀芯移动，实现水路方向的切换。

2. 三通水路切换结构

洗衣机分流阀通常采用三通流道设计，具备两个主要水路输出通道：排水通道，循环通道。在洗涤阶段，水流被导向循环通道，用于清洗与循环喷淋；在排水阶段，阀芯切换至另一工作位置，水流被导向排水通道，实现废水排出。

3. 密封与流道切换机制

阀体内部采用精密机械密封结构。在蜡马达驱动阀芯运动过程中，内部流道同时发生开启与关闭切换，从而确保水流始终按照预设路径流动。该结构可有效避免水路串流与泄漏问题，提升系统的密封可靠性与长期运行。

工作动画

蜡马达驱动方案特点

在洗衣机分流阀应用中，蜡马达热动执行器作为核心驱动元件，具有以下典型技术特点：

1. 结构简单，可靠性高

蜡马达采用热膨胀驱动原理，通过蜡材料受热膨胀产生线性运动。其内部无复杂齿轮传动结构，也无电磁冲击式动作部件，因此机械结构更简单、磨损更低，具备较高的长期运行稳定性与可靠性。

2. 输出力稳定，密封性能优异

蜡材料在受热过程中产生稳定且持续的线性推力，可确保阀芯精确到位并保持稳定压力。该特性有助于提升水路密封性能，降低水路泄漏与串流风险，增强分流阀系统的可靠性。

3. 动作平稳，降低水锤与运行噪音

蜡马达属于渐进式线性输出执行机构，动作过程平稳连续。 相比电磁类快速冲击式驱动方式，其阀芯切换更加柔和，可有效减少水流冲击（水锤效应）及运行噪音。

4. 适用于多通道复杂水路控制

蜡马达可实现多种行程与推力配置，适用于复杂水路切换系统。在洗衣机应用中，可用于：

• 循环水路控制

• 喷淋系统切换

• 排水路径控制

• 多通道分流控制系统

技术应用说明

蜡马达驱动属于热致动线性执行机构，基于热膨胀原理的线性执行技术，通过蜡材料受热膨胀产生稳定推力，用于驱动洗衣机分流阀实现水路的精准切换控制。

为什么选择思微

• 专业蜡马达制造商

   专注蜡马达（Wax Thermoactuator）研发与制造，服务全球家电及HVAC行业客户

• 稳定的批量供货能力

   成熟的生产体系与产能保障，支持长期稳定交付与规模化供货

• 高标准产品测试体系

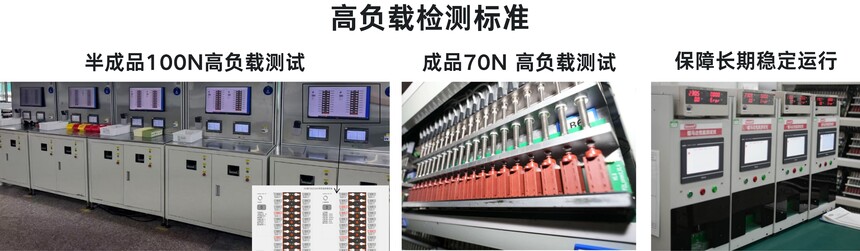

   执行严格出厂测试标准（半成品100N / 成品70N 高负载测试），确保每一只产品的可靠性与一致性

• OEM / ODM 定制开发支持

   可根据客户应用需求提供启动速度，结构、行程、安装孔等定制开发支持
