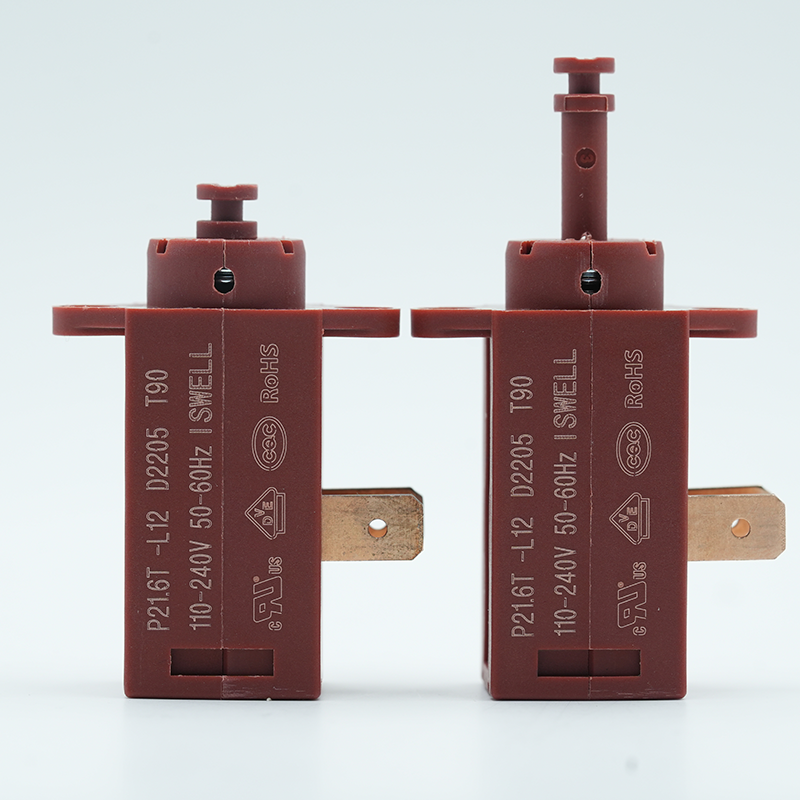

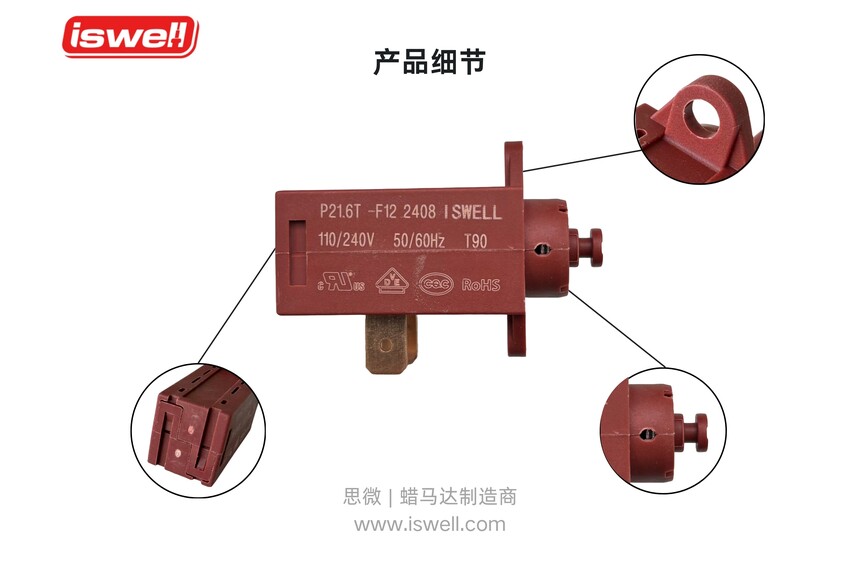

P21.6T-F12 蜡马达|12 mm 推出式


支持 OEM/ODM 定制开发

P21.6T 3D模型下载:P21.6T_3D.rar

P21电子样册:思微蜡马达样册.pdf


外壳结构
型号
额定行程
顶杆类别
工作电压
进入
销售工程师

销售工程师

  • 技术资料
  • 规格参数

蜡马达

蜡马达是一种利用蜡材料受热膨胀产生线性推力的执行机构,通过推杆输出稳定行程与强大的推力,实现机械结构的自动开闭、驱动与锁止。

该产品属于线性热动执行器,具有结构简单、运行安静、可靠性高、无需复杂控制系统等特点。


工作原理

蜡马达主要由塑料绝缘外壳、蜡腔(Wax Chamber)、PTC加热元件、复位弹簧、导电插片及柱塞(推杆)等部件组成。其核心原理是利用感温蜡受热熔化膨胀产生体积变化,从而驱动柱塞产生直线位移,实现机械动作输出。

根据顶杆的工作方向,蜡马达热动执行器可分为两种类型:推出式(PUSH)和缩回式(PULL)。


推出式(PUSH)

当执行器通电后,内部PTC加热元件快速升温,使蜡腔内感温蜡熔化并膨胀,产生推动力,使顶杆向外伸出并输出强大稳定的推力。

断电后,感温蜡冷却收缩,在复位弹簧作用下,顶杆自动回位,恢复至初始位置。


缩回式(PULL)

缩回式蜡马达在通电后,同样通过PTC加热使感温蜡膨胀,并驱动内部机构动作,使顶杆向执行器壳体内部缩回,实现拉入式位移输出。

当断电后,蜡体冷却收缩,顶杆缓缓伸展,直至回到完全伸出的初始状态,与推出式执行器工作方向相反。


核心优势

  • 稳定的线性驱动力

     蜡马达热动执行器利用感温蜡热膨胀产生线性机械输出,可在紧凑结构下实现大驱动力,适用于风门、锁止及开闭机构。

  • 平缓静音运行

     采用热膨胀线性驱动结构,无电机,顶杆动作平稳连续。运行过程振动极低,具备优异的静音性能

  • 高耐久性与可靠性

     产品结构简单、运动部件少,机械磨损低,长期运行稳定可靠,具备优异的长寿命表现

  • 紧凑结构

     产品体积小、结构紧凑,适配有限安装空间与多种结构布局。支持多种外壳设计、行程规格及安装方式,便于快速集成到组件中,适用于模块化设计及OEM 系统配套应用

  • 低功率热驱动

    采用PTC 加热元件驱动,无需电机及复杂传动机构,便于集成到开关型执行机构中。

  • 无电机换向干扰

    采用热驱动工作原理,无电机、电刷及高速旋转部件,运行过程中不存在传统有刷电机换向产生的机械及电气噪音


典型应用

家用电器

  • 洗碗机自动开门器(ADO)

  • 洗碗机洗涤剂分配器

  • 洗碗机湿气排气阀

  • 蒸烤箱门锁

  • 蒸烤箱蒸汽排气阀

  • 洗衣机门锁

  • 洗衣机洗涤剂分配机构

  • 洗衣机排水/切换机构

  • 干衣机风门通风机构


HVAC 与通风

  • 排气扇自动百叶

  • 通风风门

  • ERV / HRV 风门

  • ERV / HRV 旁通机构

  • 空调一体机风门机构



图|蜡马达典型应用机构示意,仅供应用说明


定制能力

思微专注于研发制造蜡马达热动执行器,提供多规格行程与结构设计方案,支持OEM/ODM定制开发,满足不同应用场景的系统集成需求。

定制选项:

  • 启动速度:更快的启动速度

  • 顶杆类型:短顶杆 / 长顶杆

  • 行程:6mm / 8mm / 12mm

  • 顶杆工作方式:推出式/ 缩回式

  • 安装孔结构:单安装孔 / 双安装孔 / 无安装孔

  • 工作电压:根据产品应用要求选择

  • 输出力:根据负载及行程要求进行匹配



为什么选择思微

蜡马达研发与制造

专注蜡驱动技术与热动执行产品研发制造,为家电及暖通 OEM 客户提供蜡马达执行器产品与应用支持。


OEM / ODM 开发支持

可根据客户负载、行程、动作时间、安装空间及结构要求进行产品匹配与定制开发。


批量制造与质量控制

建立标准化生产与测试流程,为 OEM 项目提供稳定的批量供货与产品一致性保障。


全球认证与合规

产品通过UL、VDE、CQC等相关认证,符合 RoHS、REACH、TSCA 等法规要求 ,并严格执行 ISO 三体系管理标准。






常见问题(FAQ)

Q1:蜡马达和电机执行器有什么区别?

A:蜡马达通过感温蜡受热膨胀实现直线运动,无需电机结构,具有结构简单、运行安静、可靠性高等特点,适用于对空间与噪音要求较高的家电及HVAC应用。


Q2:是否可以替代 ELTEK 产品?

A:可以,我们可根据型号或图纸提供兼容的样品用于测试验证。


Q3:样品交期是多久?

A: 标准型号样品交期通常为 2–7天,定制产品根据设计复杂度定。


Q4:最小起订量(MOQ)是多少?

A:标准型号支持小批量试产,定制产品MOQ协商确定,支持项目型开发合作。


Q5:产品是否符合国际认证要求?

A:是的,产品符合 UL、VDE、CQC、RoHS、REACH、TSCA 等国际标准与法规要求。


Q6:是否提供技术选型支持?

A:可以。我们可根据客户应用(如洗碗机、洗衣机、蒸烤箱、HVAC系统)提供选型建议与匹配方案。


选型与样品支持

提供您的应用参数或现有产品规格,我们可根据您的应用需求提供产品选型、样品测试及 OEM 定制开发支持。


联系我们 →

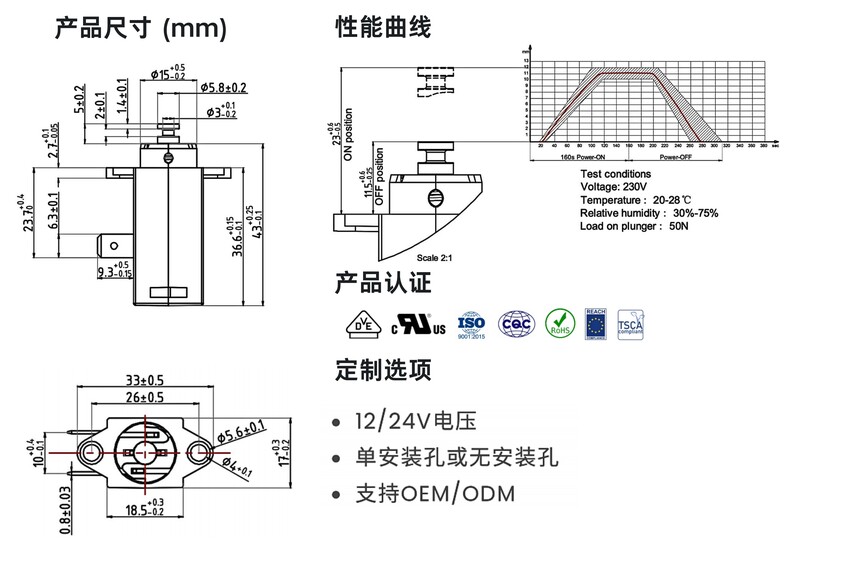

规格参数

  • 顶杆工作方式:推出式 (PUSH)

  • 额定行程: 12mm

  • 额定输出力:50N

  • 额定回复力:--

  • 工作电压: 110V/240V,50/60Hz

  • 工作环境温度:-10℃~+90℃

  • 工作环境相对湿度:30~95%

  • 使用寿命:≥1万次循环@50N负载


×
